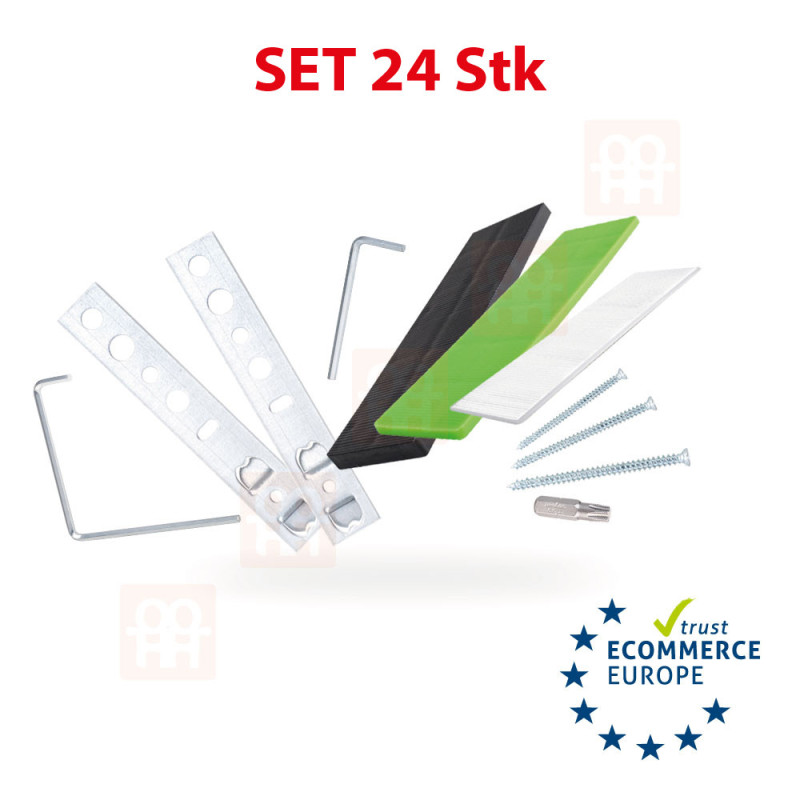

Montageset für die Montage eines Fensters Aplast 60
Das Set enthält:
6x Montageanker für Fenster und Türen
6x Turboschraube 7,5 × 112 mm
3x Kunststoffunterlegscheibe 28 × 100 × 1 mm
3x Kunststoffunterlegscheibe 28 × 100 × 3 mm
3x Kunststoffunterlegscheibe 28 × 100 × 5 mm
1x Schraubendreher-Bit TX30 mit Sternprofil (Torx-Typ)
1x L-Schlüssel TX15 mit Sternprofil (Torx-Typ)
1x L-Innensechskantschlüssel SW4
Für die Montage von Balkon-, Eingangs- oder Terrassentüren empfehlen wir den Kauf von zwei dieser Sets.
Als Geschenk zu diesem Set erhalten Sie einen Tischlerstift FENSTER JETZT!
Verwendung von Ankern bei der Montage von Fenstern und Türen
Die übliche Position der Anker entlang des Umfangs eines Fenster- oder Türrahmens ist in der nachstehenden Zeichnung dargestellt. Wenn eine Verankerung in den vorgesehenen Abständen nicht möglich ist (z. B. aufgrund der Montage von Rollläden, Stürzen usw.), muss eine ausreichende Verstärkung des betreffenden Rahmenteils sichergestellt werden. Die gleichen Regeln gelten für das Zusammenfügen von Fenstern und Türen zu Baugruppen. Wenn möglich, sollte der Fensterrahmen im unteren Bereich nicht durchbohrt werden, um das Eindringen von Regenwasser zu vermeiden. Ist dies nicht möglich, sollte der Kopf der verwendeten Schraube ordnungsgemäß abgedichtet werden, um das Eindringen von Wasser in das Profil zu verhindern. Bei der Verankerung sind stets die Eignung des Materials der umgebenden Wand, die Bohrtiefe, der Schraubendurchmesser, der Abstand von der Wandkante sowie die freie Schraubenlänge (Breite der Anschlussfuge = Abstand zwischen Fensterrahmen und Wand) zu berücksichtigen.
A – Abstand der Anker: Metallfenster max. 800 mm | Holzfenster max. 800 mm | Kunststofffenster max. 700 mm
E – Abstand von der inneren Ecke des Rahmens, Pfostens oder der Sprosse: ca. 150 mm | bei farbigen PVC-Fenstern ca. 250 mm
Unterlegscheiben
Bei der Montage von Fenstern und Balkontüren muss die Kraftübertragung in der Fensterebene gewährleistet sein, um Verformungen zu vermeiden, die die Stabilität beeinträchtigen und zu Schäden führen könnten. Stützunterlagen werden auf dem horizontalen Teil (Fensterbank) unter den vertikalen Rahmenelementen platziert. Die Unterlegscheiben sollten so angeordnet werden, dass sie ausschließlich durch Druckkräfte belastet werden. Die Stützunterlagen bestehen aus einem Material, das das Gewicht der Fenster dauerhaft tragen kann. Sie sind nicht saugfähig und gegenüber angrenzenden Materialien chemisch neutral.
Distanzstücke
Distanzstücke werden in vertikalen Anschlussfugen verwendet, um eine Verformung des Rahmens beim Öffnen der Fenster- und Türflügel zu verhindern. Das verwendete Material entspricht dem der Unterlegscheiben. Stütz- und Distanzstücke müssen so angeordnet werden, dass eine Ausdehnung des Rahmens weiterhin möglich ist. Das empfohlene Schema für die Anordnung der Stütz- und Distanzscheiben ist nachstehend dargestellt.
